蒸汽管道波紋補償器是用于吸收管道系統(tǒng)因熱脹冷縮、機械振動或地基沉降等產(chǎn)生的位移和應(yīng)力的關(guān)鍵裝置。通過波紋管的彈性變形，吸收蒸汽管道因溫度變化導致的軸向、橫向或角向位移，避免應(yīng)力集中引發(fā)的管道破裂。采用內(nèi)外壓平衡設(shè)計（如兩端工作波紋管+中間平衡波紋管），可抵消管道內(nèi)壓推力，減少對連接設(shè)備的沖擊，同時降低振動噪音。

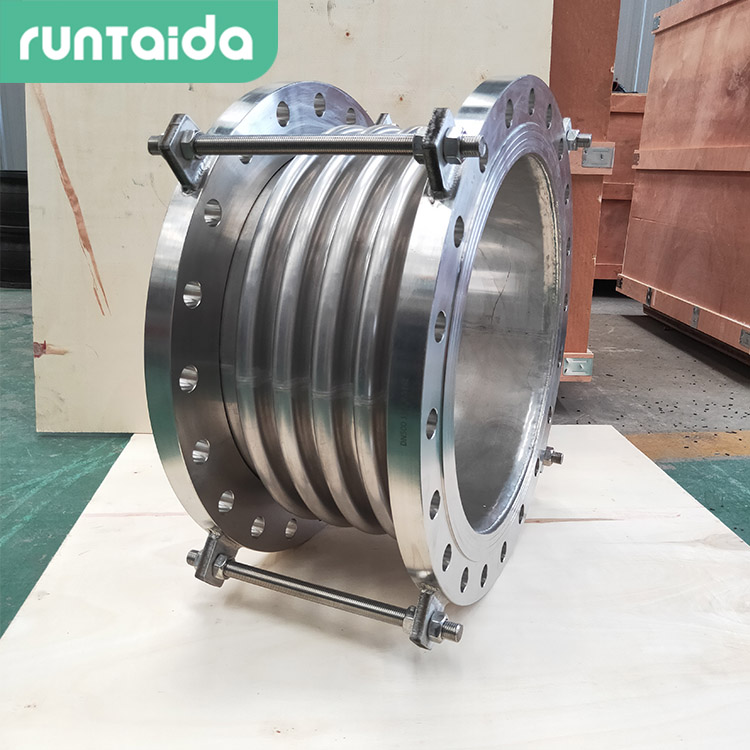

波紋補償器?主體?是由波紋管、端管、鉸鏈機構(gòu)及連接組件構(gòu)成。波紋管多采用不銹鋼材質(zhì)，通過液壓或滾壓工藝成型，兼具柔性與耐高溫特性。鉸鏈機構(gòu)支持預設(shè)角向調(diào)節(jié)，適應(yīng)復雜安裝環(huán)境。
? 軸向型補償器?主要用于吸收蒸汽管道的線性伸縮變形，典型應(yīng)用于直埋或架空熱力管網(wǎng)。
? 鉸鏈型補償器?：支持角向位移補償，適用于存在彎折或空間受限的管道布局。
? 壓力平衡型補償器?：適用于高壓蒸汽系統(tǒng)，通過平衡元件減少盲板力對固定支架的影響。
選型與安裝要點?需根據(jù)管道工作溫度、壓力、介質(zhì)特性及位移量選擇補償量、抗壓強度等參數(shù)。?安裝注意事項?需預留足夠的伸縮空間，避免波紋管因過度壓縮或拉伸失效；法蘭連接需確保密封面清潔，焊接式補償器需采用氬弧焊工藝減少熱變形。
通過合理選型與規(guī)范安裝，蒸汽管道波紋補償器可顯著提升系統(tǒng)穩(wěn)定性，延長管道服役壽命。
波紋補償器?主體?是由波紋管、端管、鉸鏈機構(gòu)及連接組件構(gòu)成。波紋管多采用不銹鋼材質(zhì)，通過液壓或滾壓工藝成型，兼具柔性與耐高溫特性。鉸鏈機構(gòu)支持預設(shè)角向調(diào)節(jié)，適應(yīng)復雜安裝環(huán)境。
? 軸向型補償器?主要用于吸收蒸汽管道的線性伸縮變形，典型應(yīng)用于直埋或架空熱力管網(wǎng)。
? 鉸鏈型補償器?：支持角向位移補償，適用于存在彎折或空間受限的管道布局。
? 壓力平衡型補償器?：適用于高壓蒸汽系統(tǒng)，通過平衡元件減少盲板力對固定支架的影響。
選型與安裝要點?需根據(jù)管道工作溫度、壓力、介質(zhì)特性及位移量選擇補償量、抗壓強度等參數(shù)。?安裝注意事項?需預留足夠的伸縮空間，避免波紋管因過度壓縮或拉伸失效；法蘭連接需確保密封面清潔，焊接式補償器需采用氬弧焊工藝減少熱變形。
通過合理選型與規(guī)范安裝，蒸汽管道波紋補償器可顯著提升系統(tǒng)穩(wěn)定性，延長管道服役壽命。
